※동적 블록은 GstarCAD Professional 버전에서만 생성 및 편집이 가능합니다.

아래 방법을 통하여 양방향 대칭으로 신축하는 동적 블록 생성이 가능합니다.

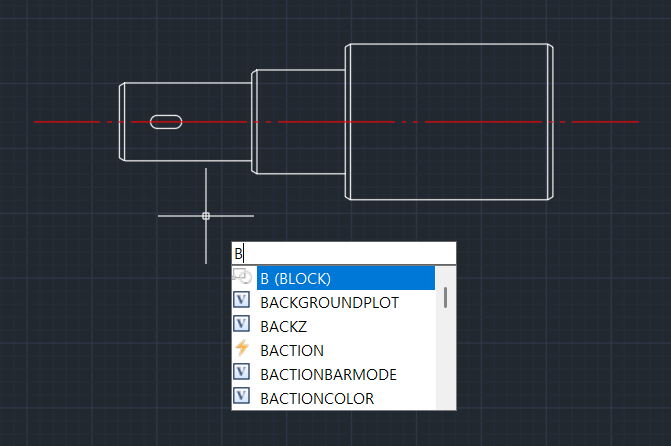

1. 계단형 샤프트를 그리고 블록으로 정의합니다.

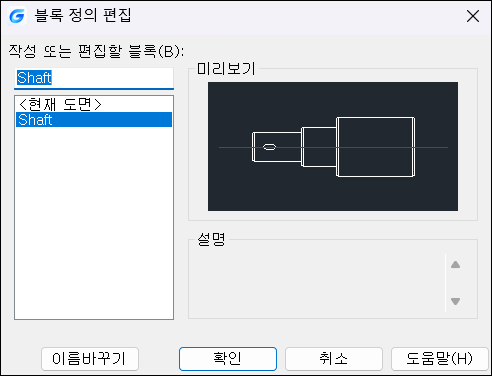

2. 블록을 두 번 클릭하거나 마우스 오른쪽 버튼 메뉴를 이용하여 블록 편집기(BEDIT)를 실행합니다.

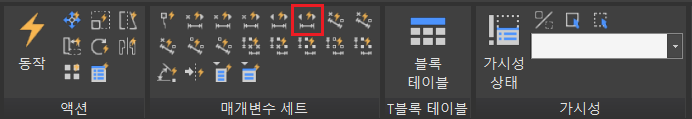

3. 파라미터 셋 패널의 쌍 선형 스트레치(선형 신축 쌍) 버튼을 클릭합니다.

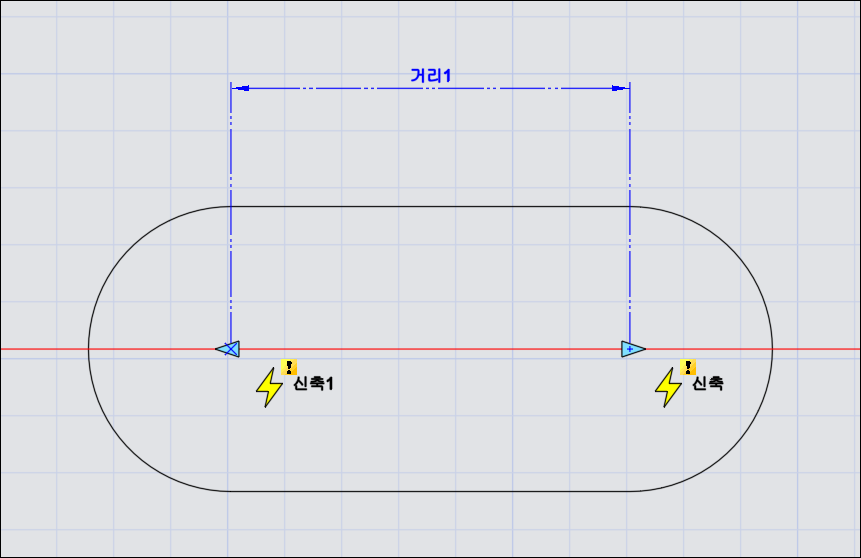

4. 프롬포트에 따라 시작점과 끝점을 클릭하면 신축 동작이 추가됩니다.

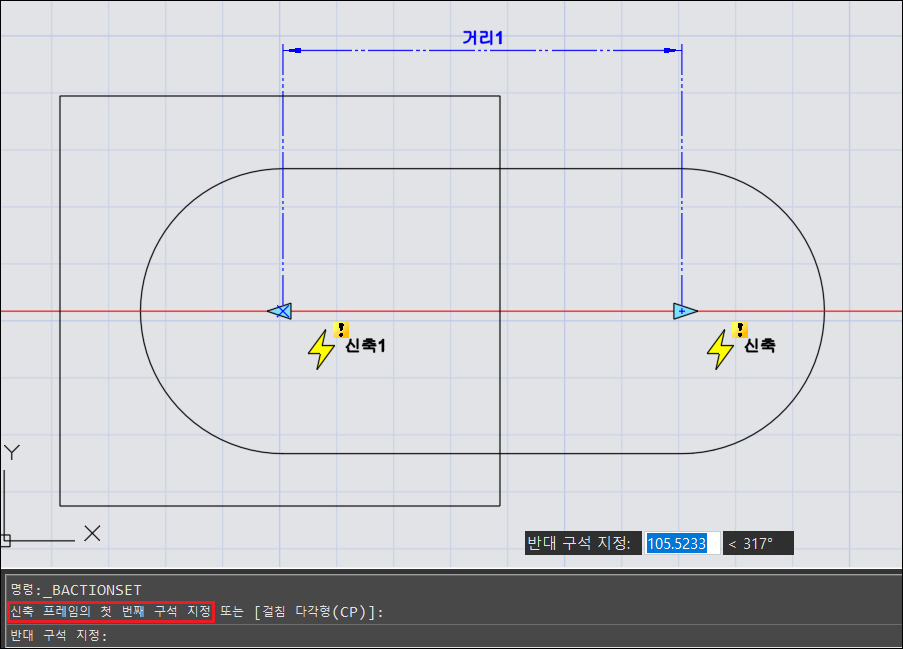

5. 노란색 느낌표를 더블 클릭 후 신축 동작이 이루어질 범위를 드래그로 지정합니다.

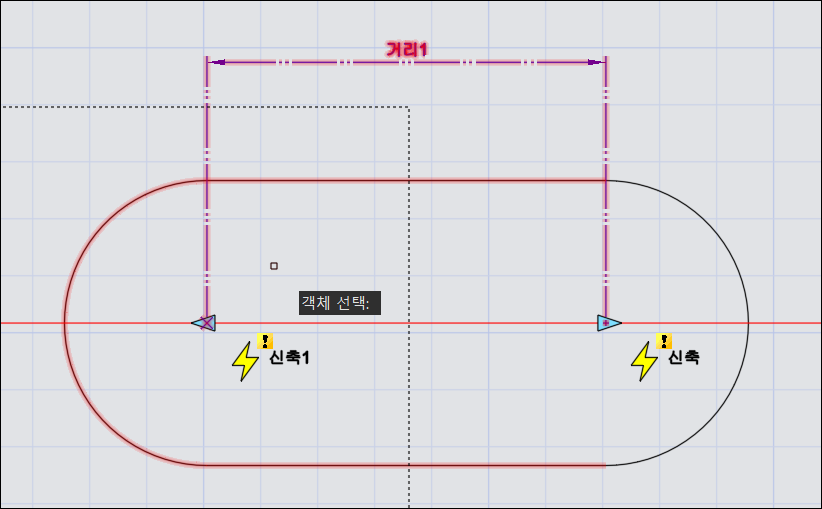

6. 신축할 객체를 선택 후 ENTER를 입력하여 완료합니다.

7. 남은 신축 동작도 동일하게 설정합니다.

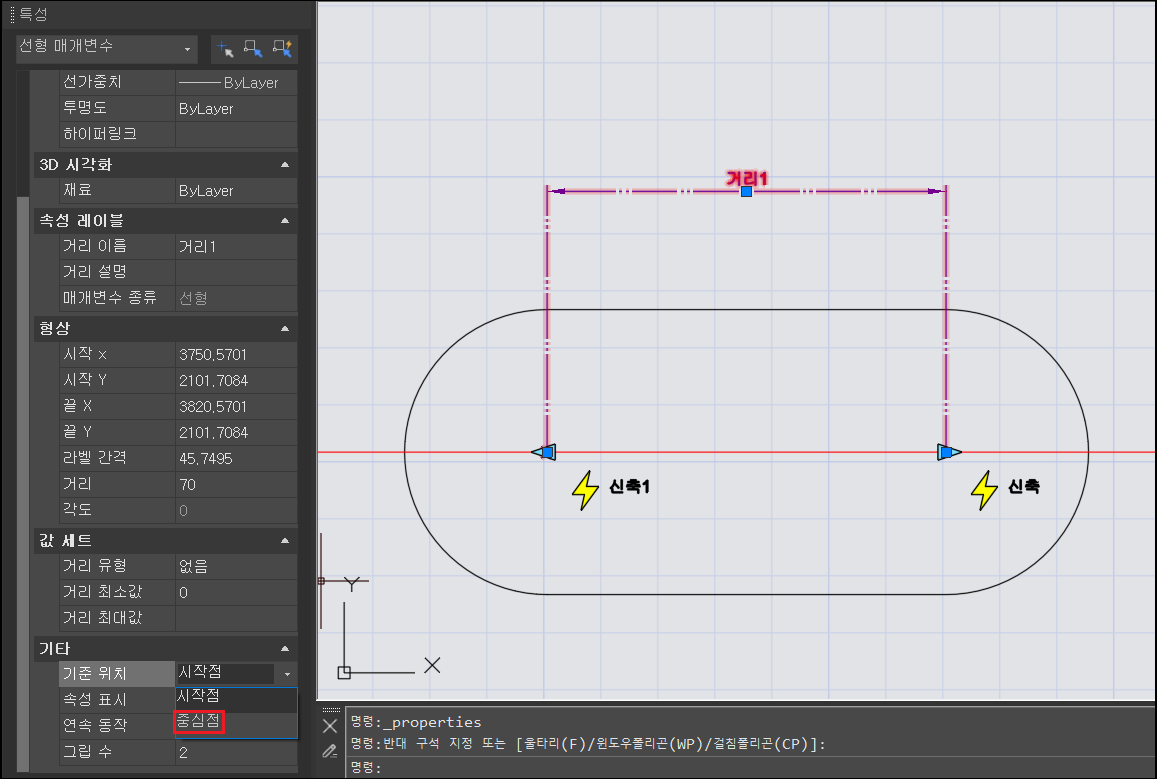

8. 특성창(Ctrl+1)을 열고 매개변수를 선택한 뒤 (캡쳐 속 '거리1'), 기준 위치를 시작점에서 중심점으로 변경합니다.

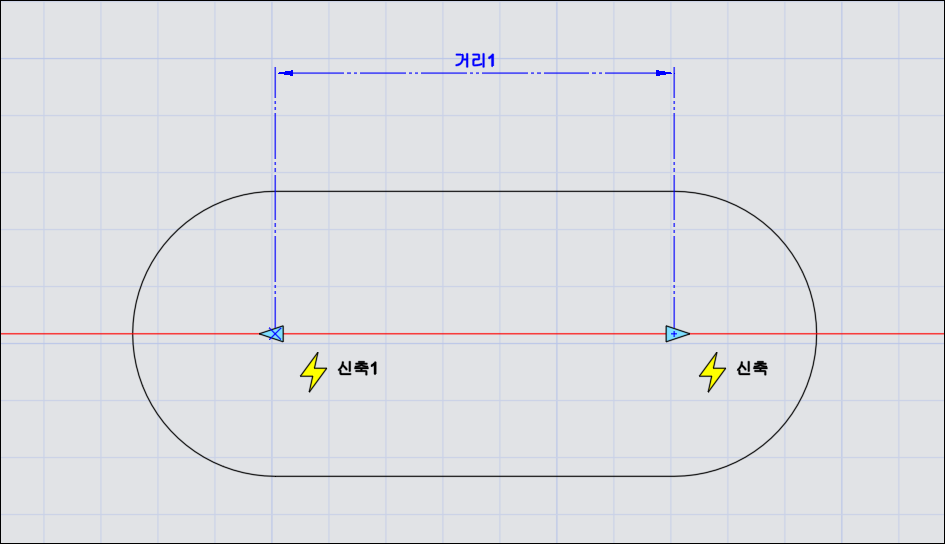

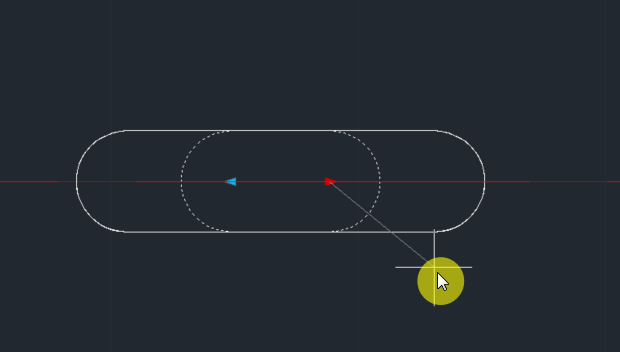

9. 저장 후 블록 편집기를 종료합니다. 한쪽 그립을 선택하여 늘리면 양쪽으로 동시에 신축하는 것을 확인 할 수 있습니다.
