※동적 블록은 GstarCAD Professional 버전부터 생성 및 편집이 가능합니다.

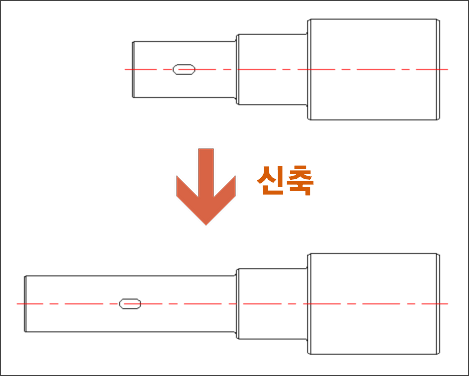

아래와 같이 '거리 승수' 속성을 사용하면 샤프트의 왼쪽 부분을 늘렸을 때 키 홈은 여전히 작은 직경 샤프트의 중심에 위치하도록 할 수 있습니다.

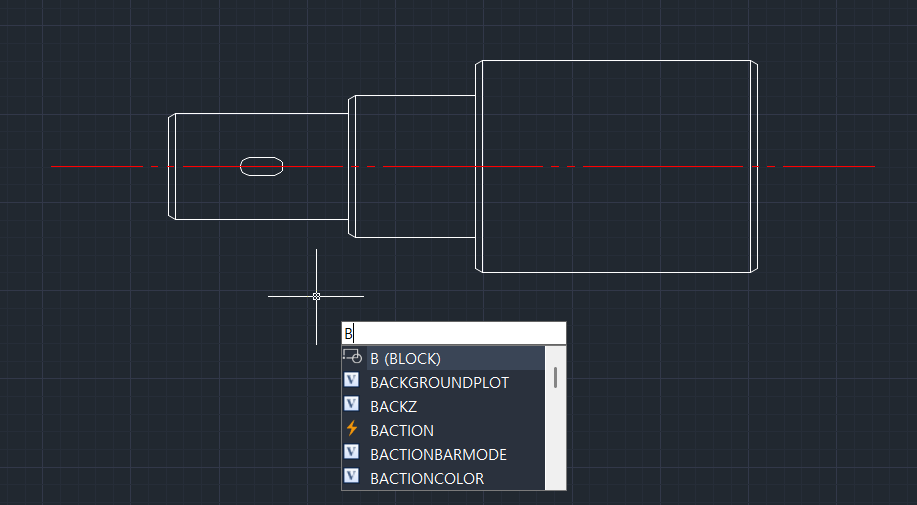

1. 계단형 샤프트를 그리고 블록으로 정의합니다.

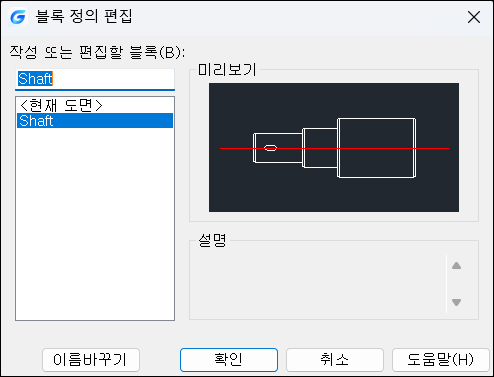

2. 블록을 두 번 클릭하거나 마우스 오른쪽 버튼 메뉴를 이용하여 블록 편집기(BEDIT)를 실행합니다.

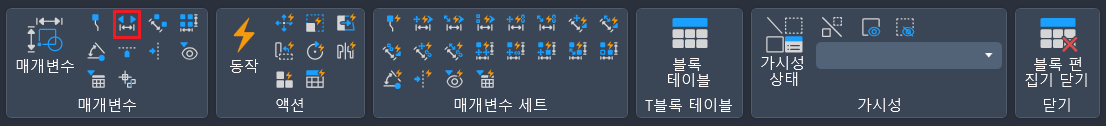

3. 파라미터 패널의 선형 버튼을 클릭합니다.

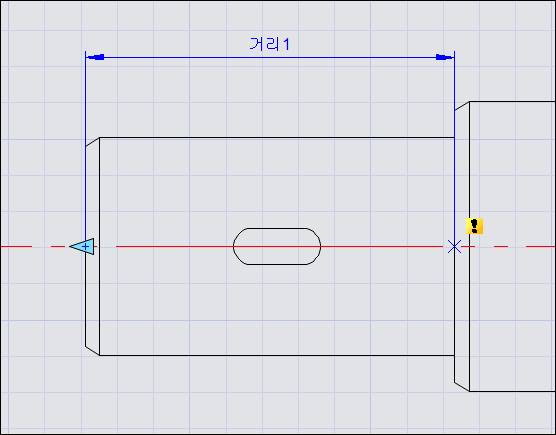

4. 프롬프트에 따라 시작점과 끝점을 지정하고 그립수를 1개로 입력합니다.

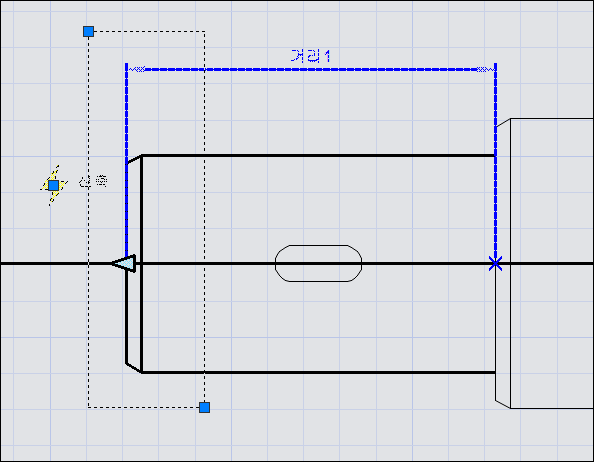

5. 아래 그림과 같이 신축 프레임 및 동작 객체를 설정합니다. 굵은 선이 동작 객체입니다.

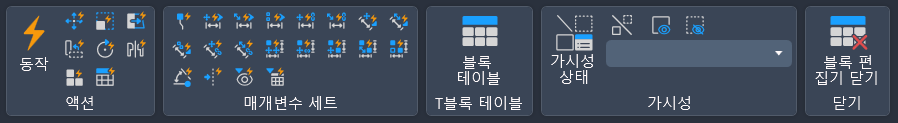

6. 액션 패널의 이동 버튼을 클릭합니다.

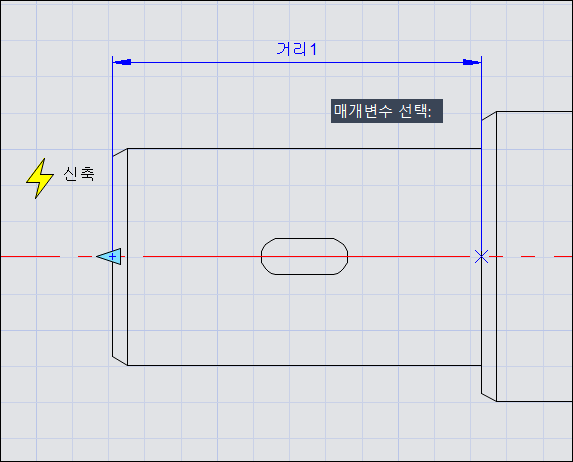

7. 5번에서 생성된 매개변수(캡쳐에서 '거리1')를 선택합니다.

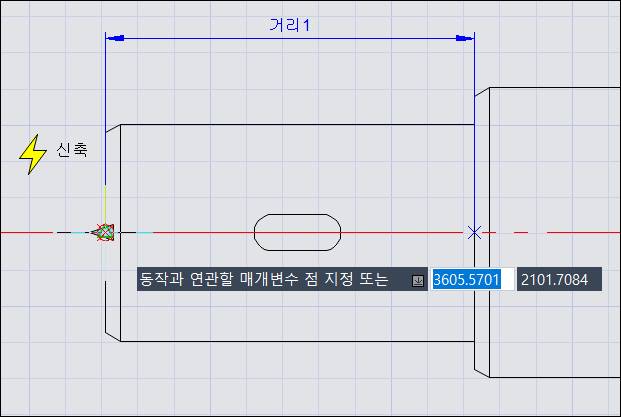

8. 매개변수점으로 왼쪽 그립을 선택합니다.

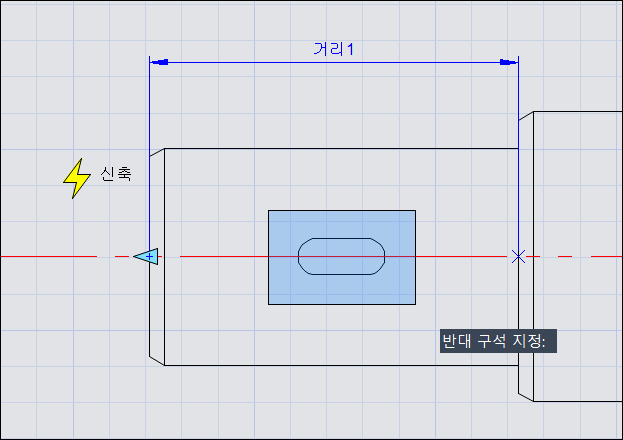

9. 키 홈을 객체로 선택합니다.

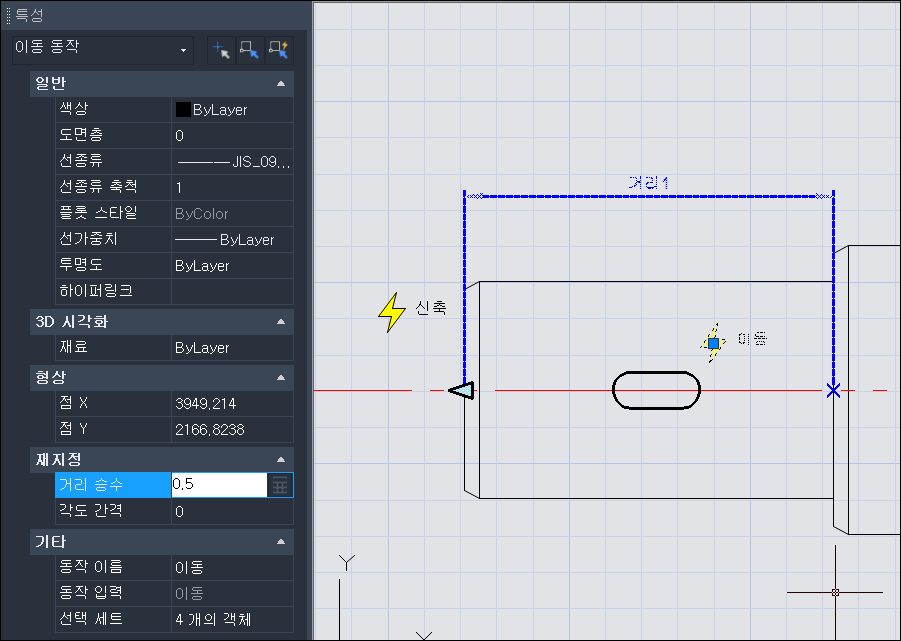

10. 특성 창(Ctrl+1)을 열고 '이동' 동작을 선택한 뒤 거리 승수를 1에서 0.5로 수정합니다.

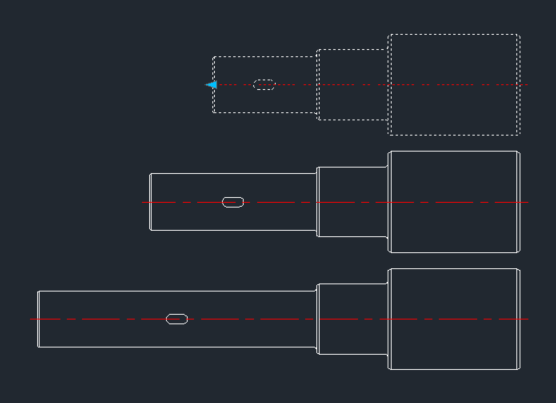

11. 저장 후 블록 편집기를 종료합니다. 이제 그립을 선택하여 늘리면 가장 작은 직경 샤프트가 늘어나면서 키 홈 역시 그에 맞춰 왼쪽으로 이동합니다.

이 때 거리에 상관없이 키 홈은 작은 직경 샤프트의 중심에 위치하는 것을 확인할 수 있습니다. 신축과 이동은 공통 매개변수를 가지고 있지만,

이동의 거리 승수가 0.5로 수정되면 이동의 변위는 거리의 0.5배로만 늘어나게 됩니다.
