※동적 블록은 GstarCAD Professional 버전부터 생성 및 편집이 가능합니다.

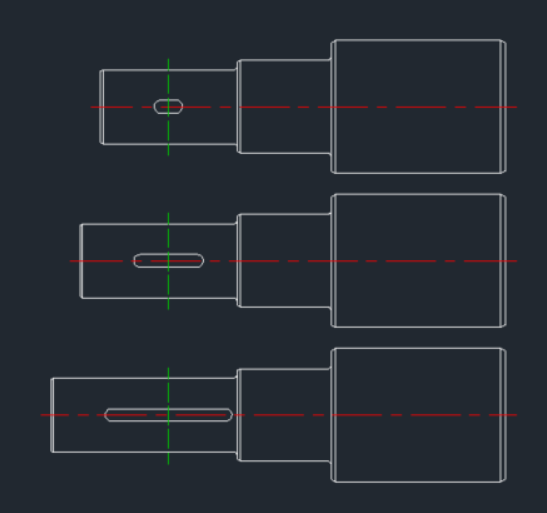

아래 방법을 사용하여 키 홈의 중심을 유지하면서 대칭으로 신축되고 동시에 가장작은 직경 샤프트의 길이를 변경할 수 있습니다.

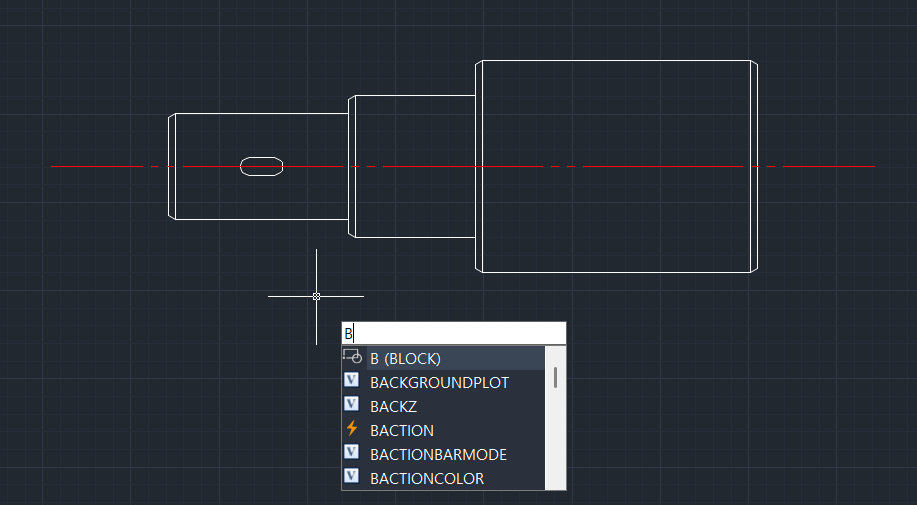

1. 계단형 샤프트를 그리고 블록으로 정의합니다.

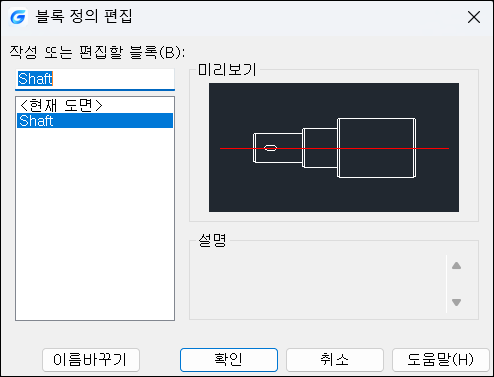

2. 블록을 두 번 클릭하거나 마우스 오른쪽 버튼 메뉴를 이용하여 블록 편집기(BEDIT)를 실행합니다.

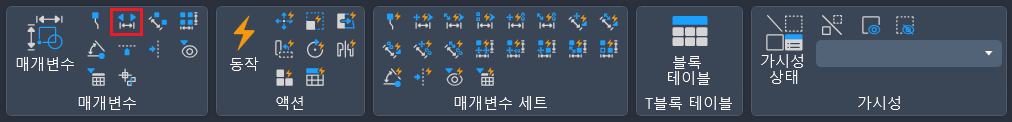

3. 파라미터 패널의 선형 버튼을 클릭합니다.

4. 프롬프트에 따라 시작점과 끝점을 지정합니다.

이때 해당 매개변수의 그립으로 샤프트가 늘어나지 않기에 그립수를 0으로 입력합니다.

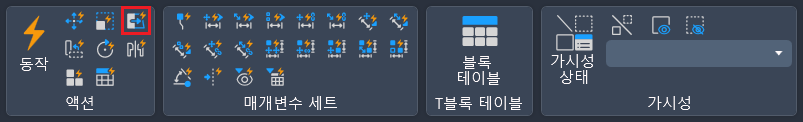

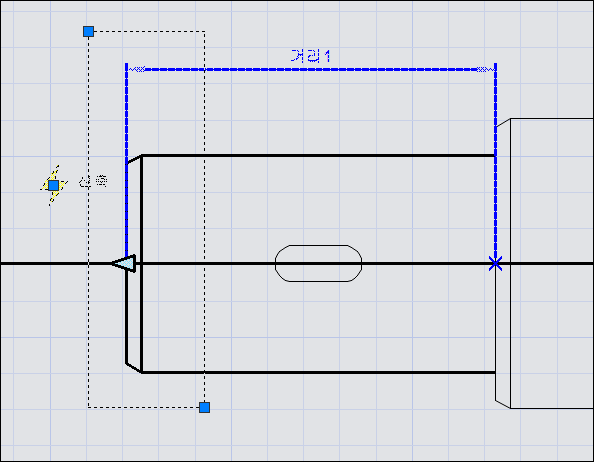

5. 액션 패널에서 신축을 클릭한 후 아래 그림과 같이 신축 프레임 및 동작 객체를 설정합니다. 굵은 선이 동작 객체입니다.

6. 다시 파라미터 패널의 선형 버튼을 클릭하여 키 홈에 선형 매개변수를 추가합니다. 그립 수는 2개입니다.

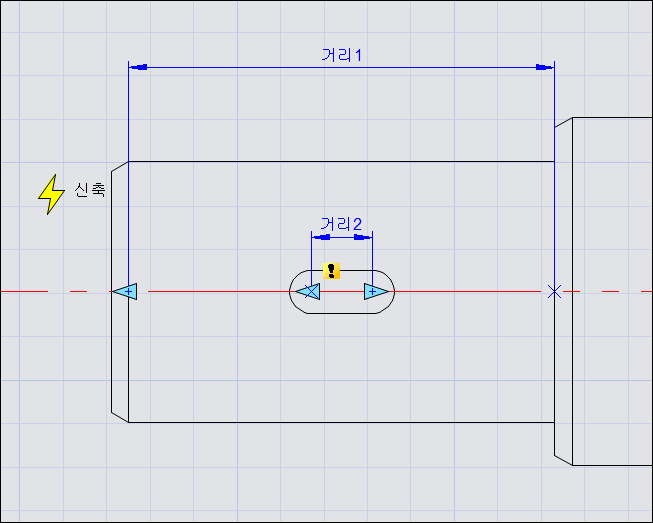

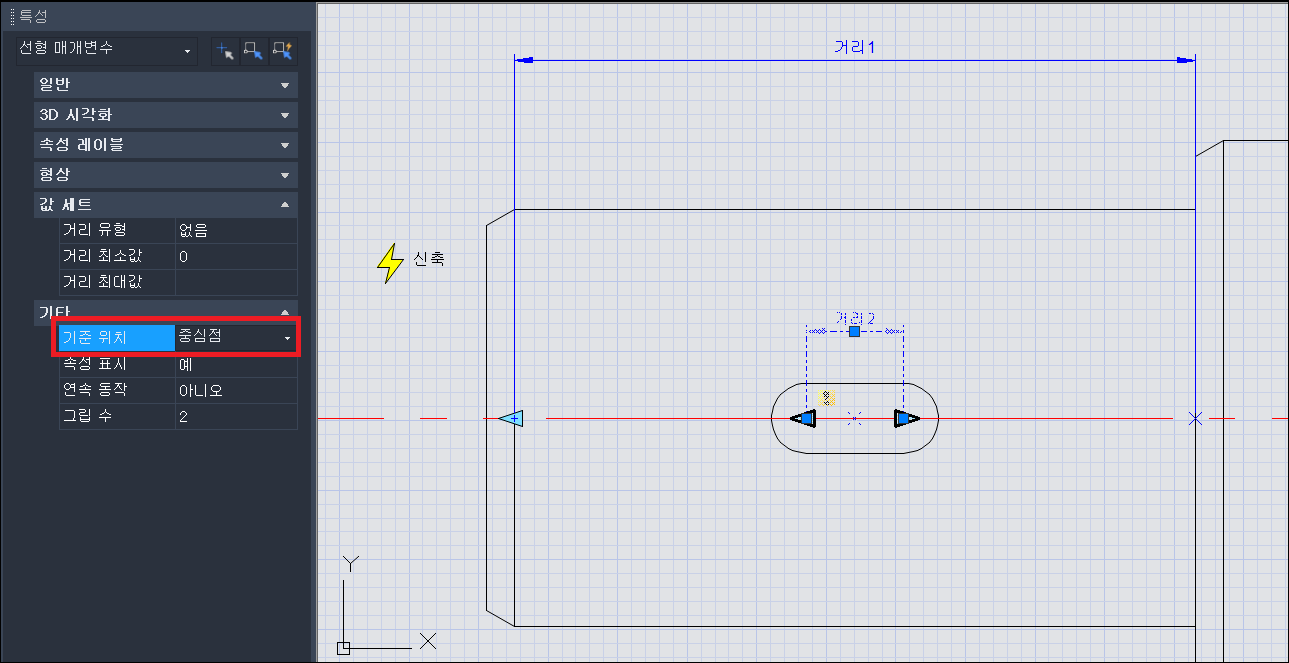

7. 대칭 신축 기능을 위해 선형 매개변수(그림 속 '거리2')를 선택한 후 특성창에서 기준 위치를 시작점에서 '중심점'으로 변경합니다.

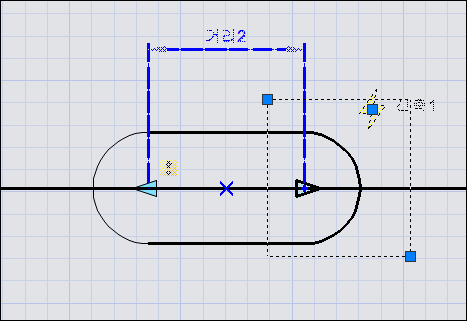

8. 액션 패널에서 신축을 클릭한 후 아래 그림과 같이 신축 프레임 및 동작 객체를 설정합니다. 굵은 선이 동작 객체입니다.

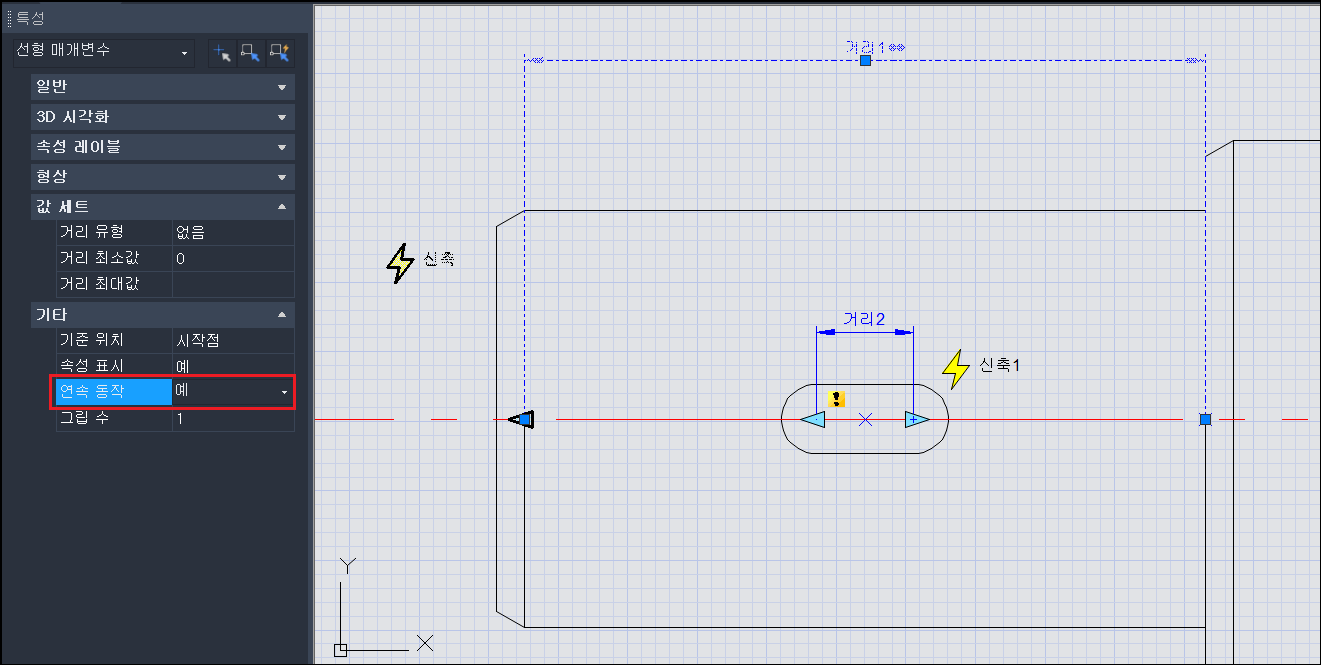

9. 5번에서 생성된 선형 매개변수(거리1)를 선택한 후 특성창에서 연속 동작을 '예'로 변경합니다.

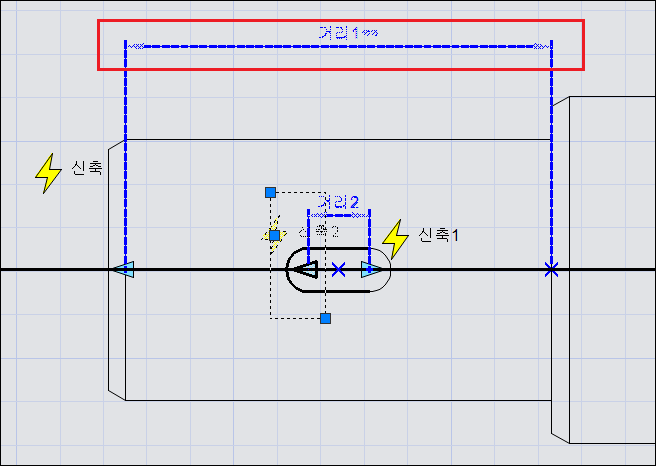

10. 다시 액션 패널에서 신축을 클릭한 후 아래 그림과 같이 신축 프레임 및 동작 객체를 설정합니다.

이때 반드시 동작 객체에 첫번째 선형 매개변수(거리1)가 포함되어야 합니다.

11. 저장 후 블록 편집기를 종료합니다. 이제 그립을 선택하여 늘리면 키 홈의 중심 위치는 유지되면서 대칭으로 신축되고 동시에 가장 작은 직경 샤프트가 늘어나는 것을 확인할 수 있습니다.
