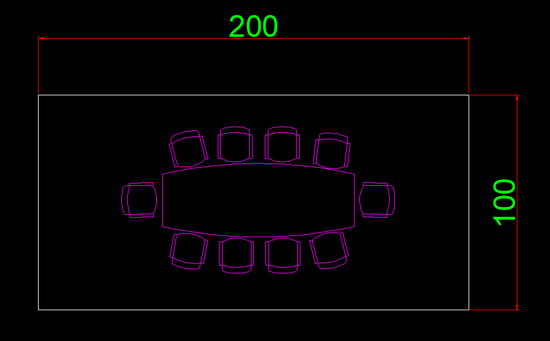

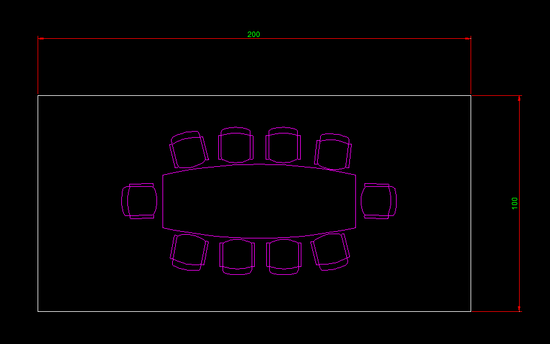

도면 스케일 변경 등의 이유로 이미 기입되어 있는 치수 문자 크기를 변경하고 싶을 때,

일반적인 경우와 스타일 재지정이 생성된 경우로 나누어 진행하실 수 있습니다.

이때 측정된 길이, 좌표 및 각도는 영향을 받지 않습니다.

1. 단일항목으로 이루어진 경우

치수스타일을 수정하여 바로 문자 크기를 변경할 수 있습니다.

1) 치수스타일 관리자(DIMSTY)를 실행합니다.

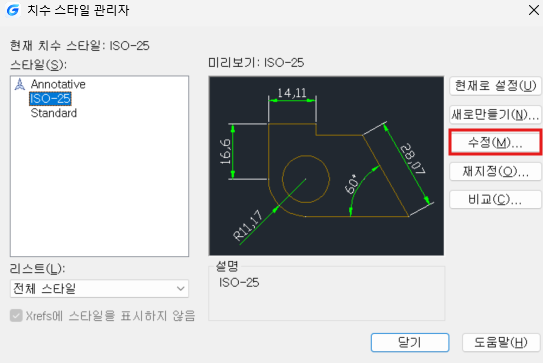

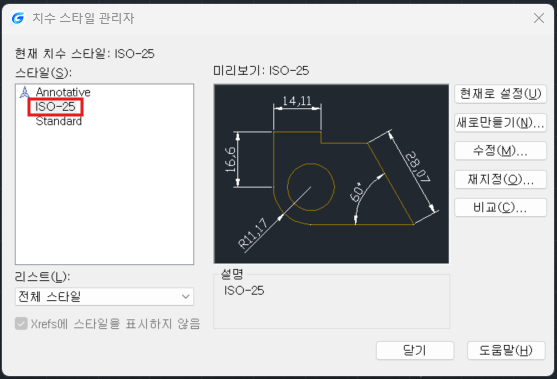

2) 목록에서 수정하려는 스타일을 선택하고 수정을 누릅니다.

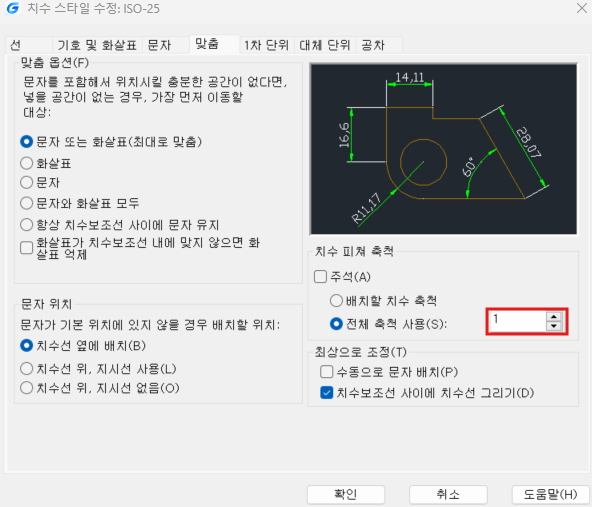

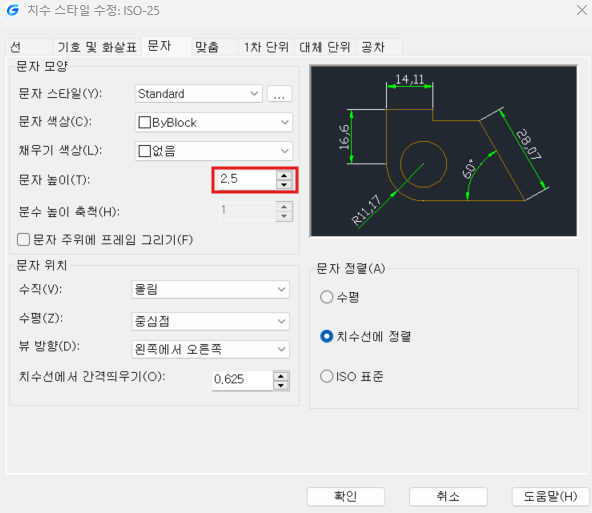

3) 문자 탭에서 문자 높이를 변경하거나, 맞춤 탭에서 축척 비율을 변경합니다.

4) 확인 → 닫기를 누르면 수정한 치수 스타일이 도면 전체에 일괄로 적용됩니다.

2. 스타일 재지정이 생성된 경우

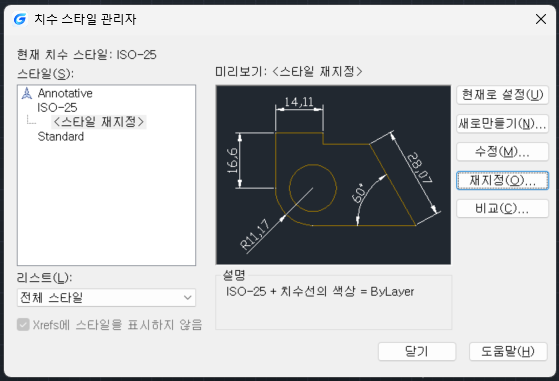

DIMTXT나 DIMSCALE 등의 명령으로 치수 스타일을 변경하면 <스타일 재지정>이라는 하위 항목이 생성되며,

치수 객체에 변경한 변수 값이 고정됩니다. 이때 원래 스타일을 선택하여 수정하면 변수 값이 입력된 치수는 변경되지 않고,

<스타일 재지정>을 선택하여 수정하면 기존 치수에는 아무 변화가 없으며 이후 작성될 치수부터 적용됩니다.

즉, 치수스타일 관리자에서 한번에 변경할 수 없으므로 아래 방법을 이용하셔야 합니다.

​

1) 치수스타일 관리자에서 수정하거나 DIMTXT 및 DIMSCALE로 문자 크기를 변경합니다.

2) [-DIMSTYLE]을 실행 합니다.

3) 적용(A)를 입력합니다.
