선택한 객체를 직선 경로에 따라 메쉬로 작성할 수 있습니다.

경로를 따라 작성되기 때문에 복잡한 형상의 메쉬를 쉽게 작성할 수 있지만 일반 돌출, 로프트 명령과는 경로 옵션이 적용되는데 차이가 있어서 주의가 필요합니다.

명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

​

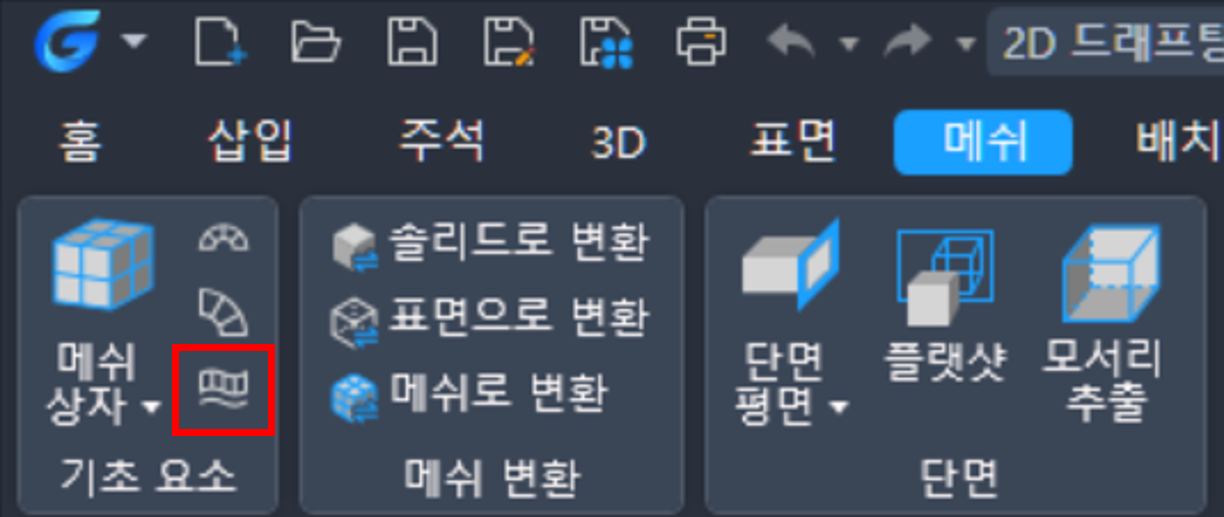

1. TABSURF 명령을 실행하거나 상단 메뉴의 아이콘을 클릭하여 명령을 실행합니다.

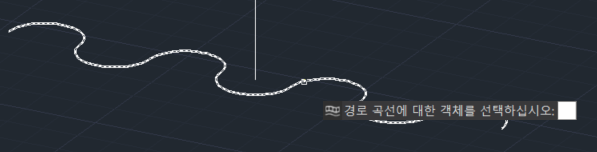

2. 메쉬를 작성할 객체를 선택합니다.

(선택되는 객체는 선, 호, 원, 타원, 폴리선이어야 합니다.)

3. 방향과 길이를 지정할 객체를 선택합니다.

(선택되는 객체의 하단 부분을 선택하면 메쉬는 위로 돌출되어 작성되고 상단부분을 선택하면 아래로 돌출됩니다.)

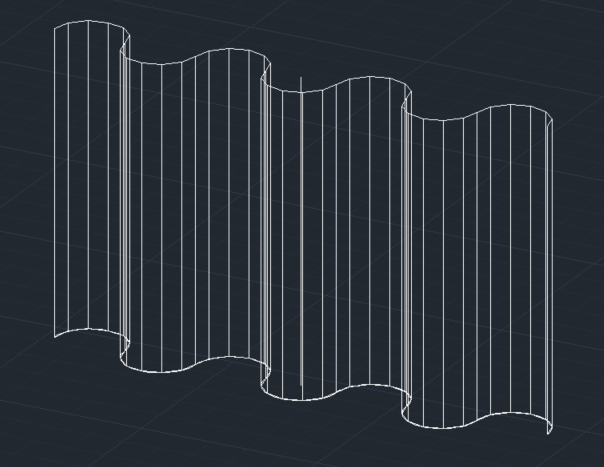

4. 다음과 같이 선택했던 객체가 경로에 따라 메쉬로 작성되는 것을 확인할 수 있습니다.

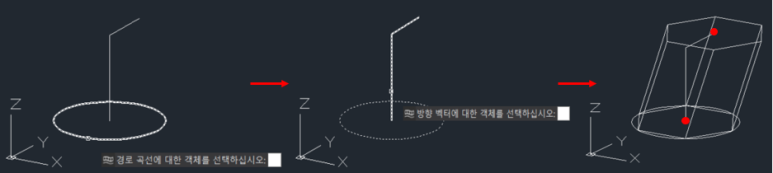

명령은 EXTRUDE, LOFT의 경로 옵션과는 다르게 선택되는 경로의 첫 번째 점과 마지막 점만 적용됩니다.

따라서 아래 그림과 같이 메쉬가 작성됩니다.
