Batch Print(일괄 플롯)는 필터링을 이용한 출력 도구로, 동일한 도면 프레임으로 작성된 도면을 일괄적으로 출력할 수 있습니다.

GstarCAD의 고유 유틸리티 도구 모음인 Express Tools의 기능이며 한 개의 DWG 파일 내에 여러 도면이 작성된 경우에 사용할 수 있습니다.

폼, 도곽이라고도 불리는 도면 프레임은 일반적으로 아래 그림에서 초록색으로 작성된 틀과 같은 블록 객체를 의미합니다.

전체 도면에서 도면 프레임을 필터링하여 그 안에 그려진 객체를 한 번에 출력하는 방식입니다.

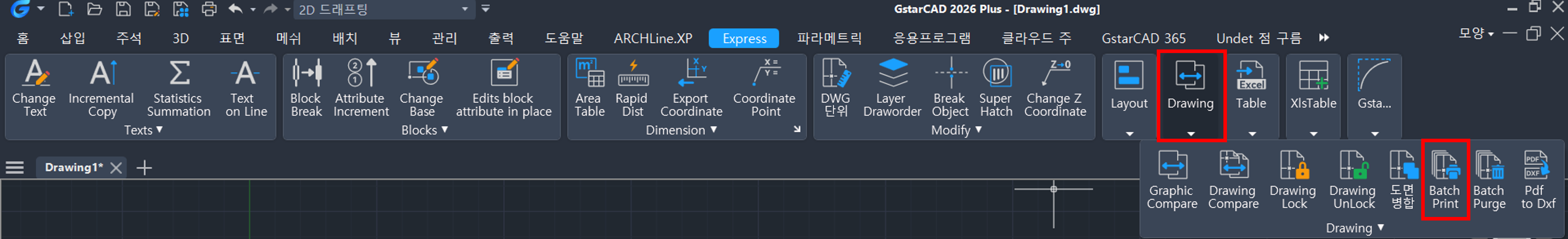

1. Express 탭 > Drawing > Batch Print 명령을 클릭하거나 명령어 'BP'를 입력합니다.

2. 일괄 플롯 대화상자가 표시되면 먼저 기본 필터를 지정합니다.

3. 좌측에서 블록, 도면층, 폴리선 또는 선을 선택하고 우측 목록에서 원하는 객체를 지정하거나,

‘도면에서 선택’ 버튼을 누른 후 객체를 직접 선택하여 기본 필터를 설정할 수 있습니다.

예를 들어 프레임의 도면층이 0이라면, 기본 필터로 0을 지정해주어야 프레임이 인식되어 이후 단계를 진행 할 수 있습니다.

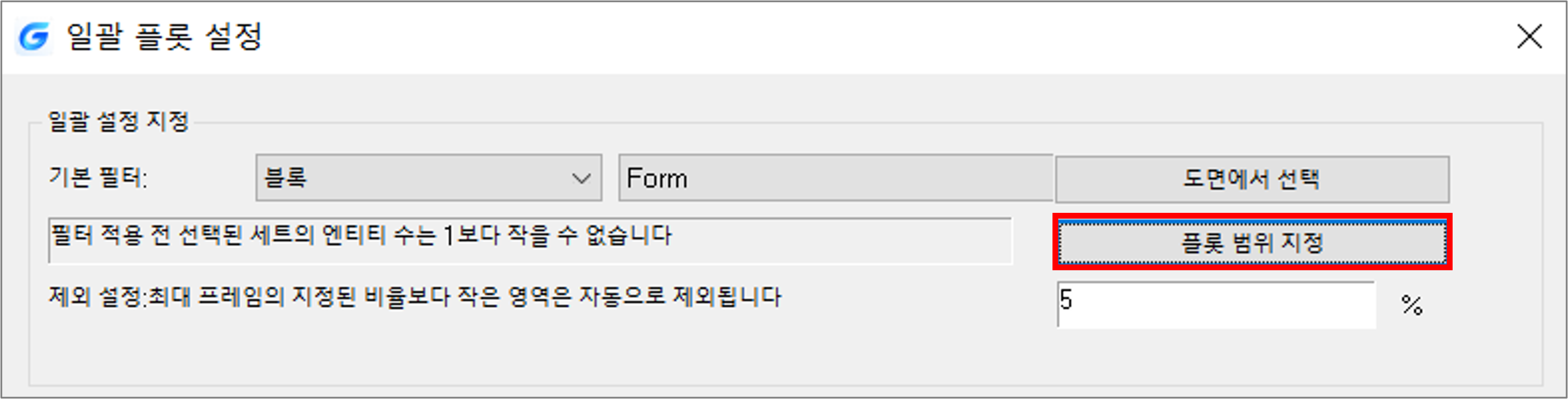

4. '플롯 범위 지정'을 클릭하여 출력할 범위를 선택합니다.

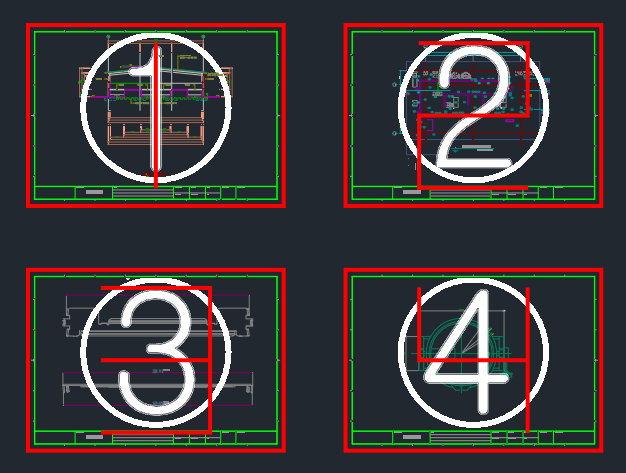

5. 프레임이 인식되어 출력할 도면이 아래 그림과 같이 빨간색으로 표시됩니다.

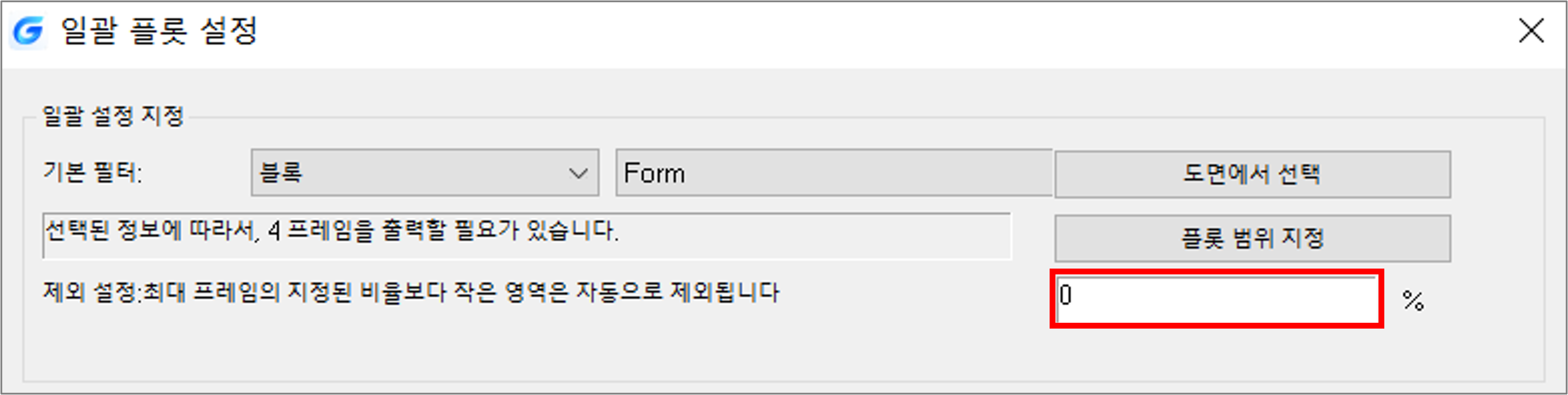

※ 프레임 크기가 다를 경우, 최대 프레임 크기의 지정된 비율보다 작은 영역의 프레임은 자동으로 제외됩니다.

기본값은 5%이며, 0으로 설정하면 제외 기능이 해제됩니다.

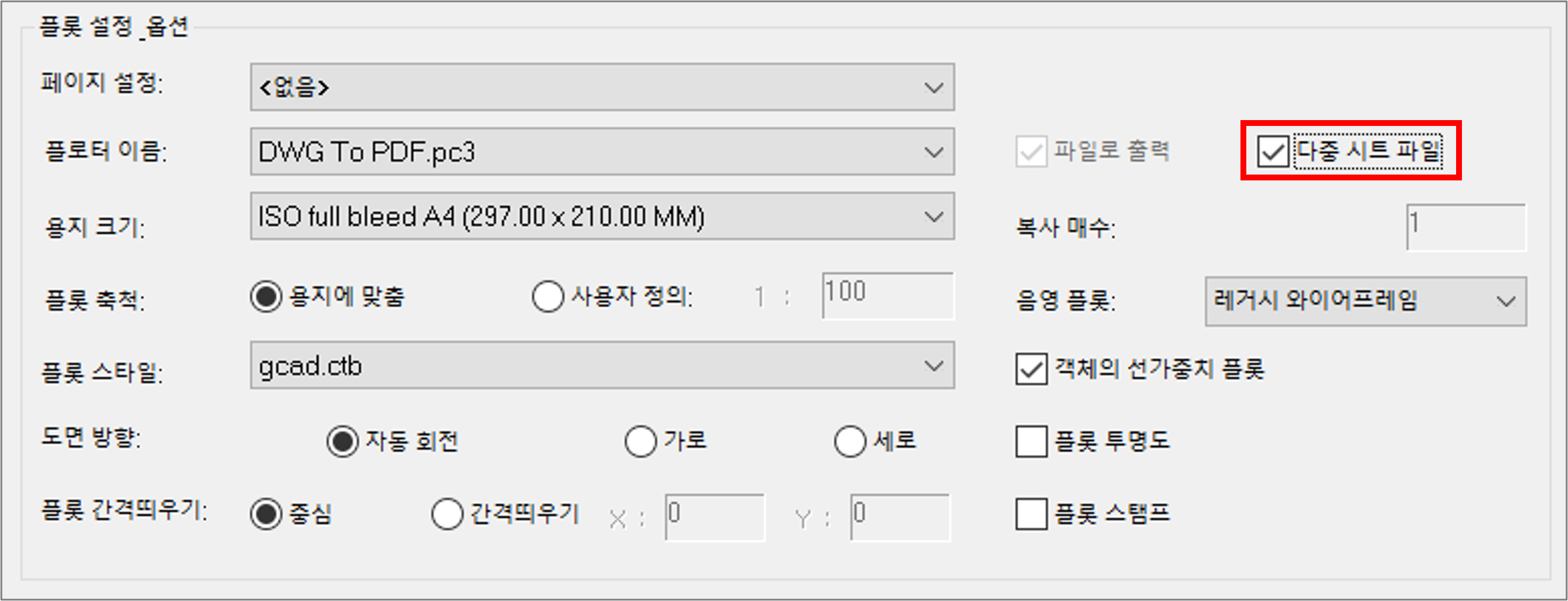

6. 이제 플롯 설정 옵션을 설정합니다. 설정 방법은 기본 플롯 방식과 전반적으로 동일합니다.

여러 도면을 하나의 PDF 파일로 생성하려면, [다중 시트 파일]에 체크합니다.

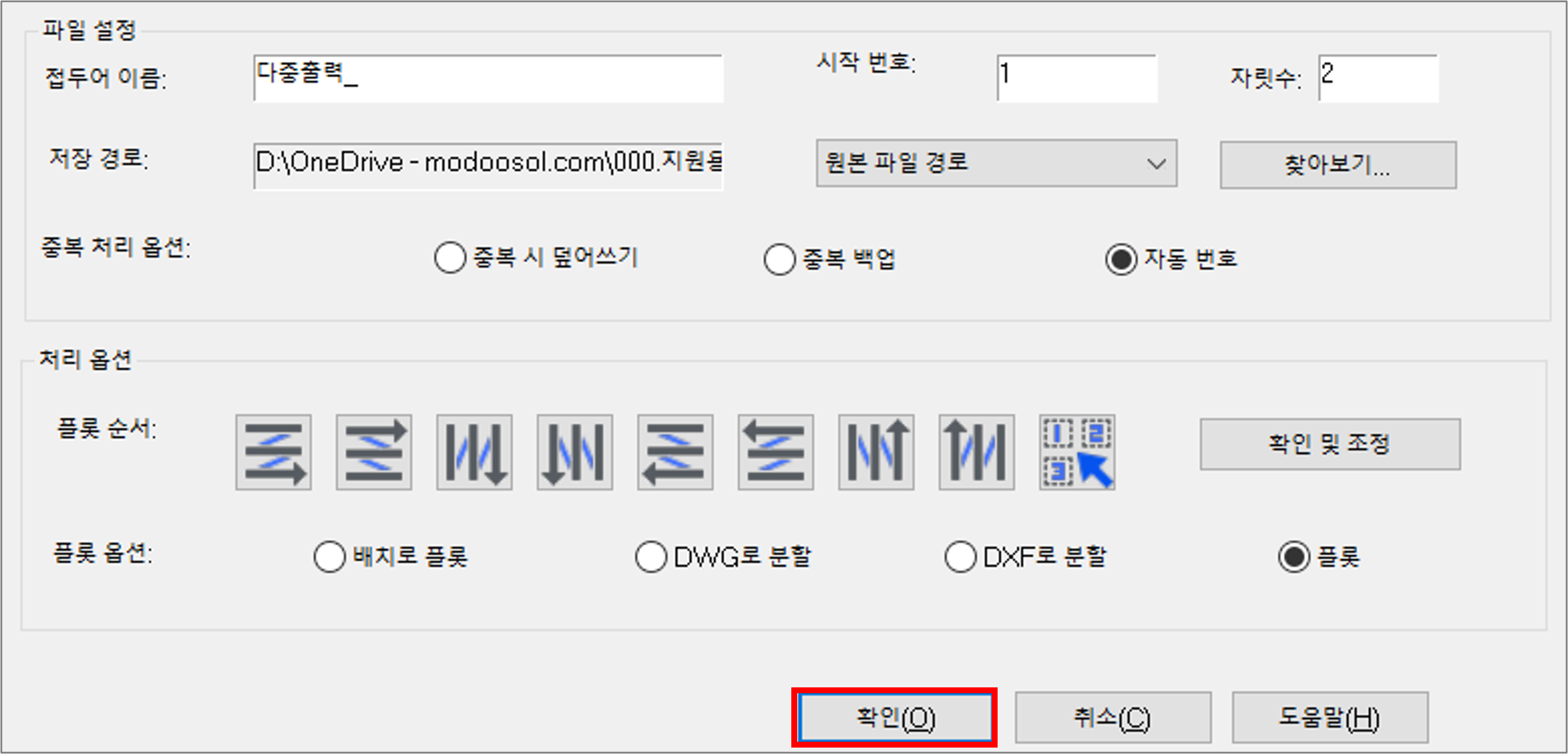

7. 파일 설정 및 처리 옵션을 지정한 후 확인을 누릅니다.

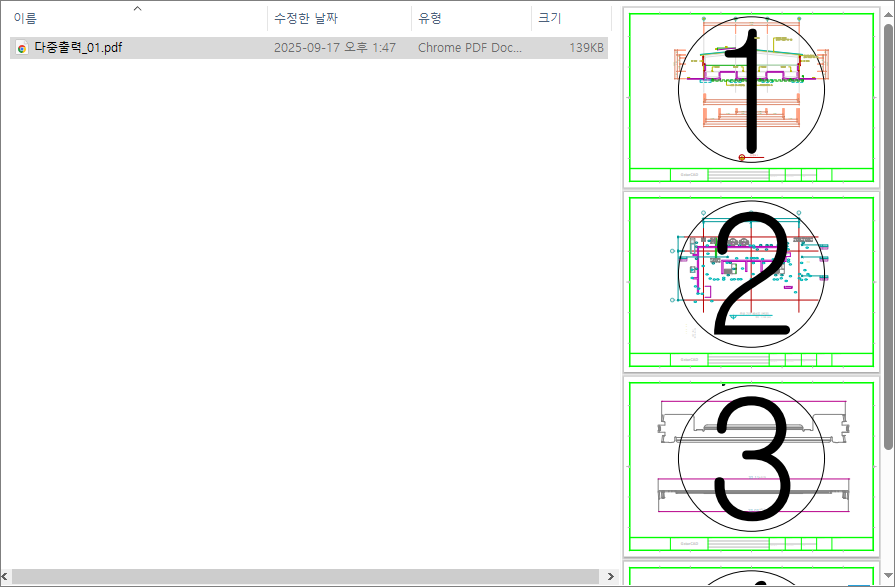

8. 여러 도면이 하나의 PDF 파일로 저장된 것을 확인할 수 있습니다.
